雙梁起重機·起重量超載限制器使用說明

起重機用超載限制器：主要是防止起吊、裝卸那些超過起重機本身允許承載能力的貨物。第二：起重機超載限制器是質監局每年、年檢起重機時必不可缺少的配件。

一、概述：

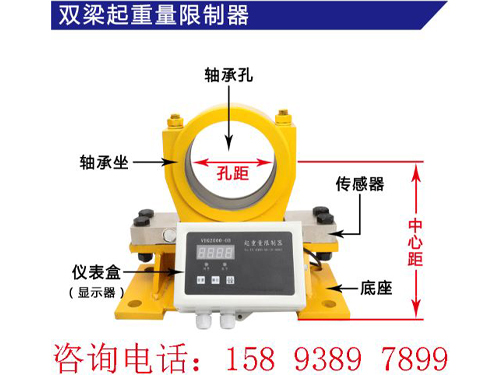

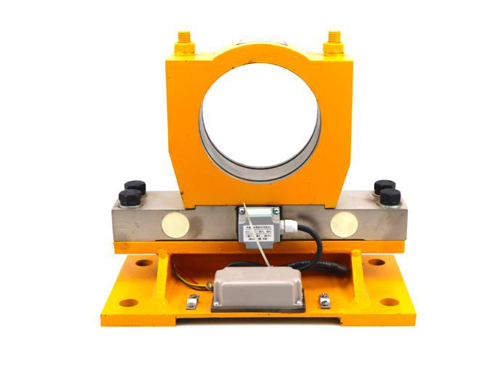

起重量限制器（以下簡稱限制器）是專業用于起重機、限制起重量的安全保護裝置。該裝置由控制電路和傳感器兩大部分組成，能顯示起吊貨物的重量，防止超載及危險事故發生，因此它對冶金、礦山、碼頭、倉儲等行業的安全生產具有極重要意義。

二、限制器的主要特點：

2.1由于采用了先進的抗干擾器件和獨到的軟件設計,本裝置有極強的抗干擾能力;

2.2為了消除傳感器、放大器長期工作產生的變化所帶來的影響,本裝置采用了零點自動跟蹤記憶技術,確保稱重的精度.

2.3為了便于安裝,本裝置的各部件在工廠已按技術標準用精密儀器分別調校,現場安裝時一般不再需要進行調試。

2.4為了便于**顯示稱重值,限制器采用了軟件調節記憶技術,調整時便捷直觀,售后服務及現場維修方便,可靠.

三、技術指標

3.1適用范圍:5噸～300噸各種規格的起重機.

3.2系統誤差:小于±5%(F.S)

3.3報警方式:

(1)預報警點:當起吊重量達到額定起吊重量的90%時,發出斷續的報警聲,綠色指示燈亮,顯示重物的重量.

(2)額定值報警:當起吊重量達到額定起吊重量的100%時,再次發出斷續的報警聲,黃色指示燈亮,顯示重物的重量.

(3)立即報警:當起吊重量達到額定起吊重量的105%時.再次發出連續的報警聲,紅色指示燈亮,且延時2秒自動切斷起重機上升接觸器電源,同時顯示重物的重量.

3.4傳感器的靜強度:傳感器的靜強度為額定載荷的1.5倍.

3.5工作溫度:-20℃～＋60℃;

3.6相對濕度:20%--95%

3.7電源電壓:AC380V,50HZ,耗電量10W、電壓也可按用戶要求定制；

3.8繼電器觸點容量:繼電器觸電容量為AC380V,5A;

3.9控制器的耐壓:為2000V

3.10顯示方式:高亮度LED(紅色)數字顯示起重量,小數點自動切換.

四、工作原理:

起重機械起吊的重物重量,由電阻應變式傳感器檢測后,將實物重量線性化轉換成模擬量電信號,送到放大器放大,然后進行A/D轉換成數字量,轉入單片機經處理送到數字顯示屏顯示,與此同時單片機裝測出的重量與預置的額定載荷進行比較,當發現重物重量達到額定載荷時,限制器發出報警聲提醒操作人員注意,*后當達到立即報警點時,除發出連續報警聲外,限制器內繼電器動作,立即切斷起重機上升接觸電源,起重機停止向不安全方向作業,但不影響其它機構動作,以達到限載保護的作用.
